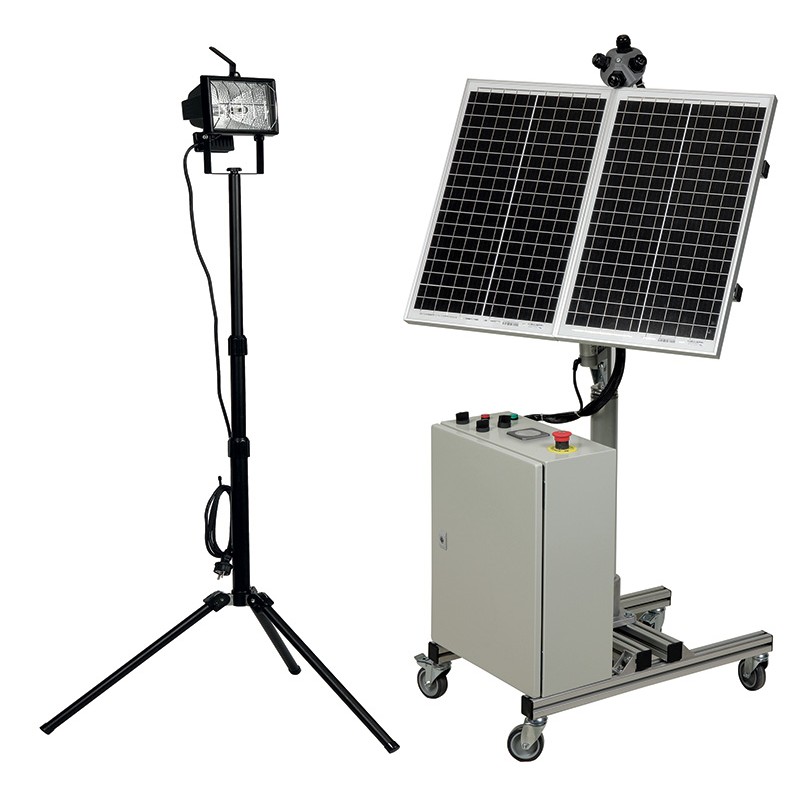

Tracker solaire avec batterie

Bluetooth®

Le tracker solaire est une innovation technique permettant de suivre les rayons du soleil, afin d’augmenter le rendement des panneaux photovoltaïques. TRACSOL est une solution didactique pour l’apprentissage de cette technique.

Reference sélectionnée TRACSOL
Quantité

Reference sélectionnée TRACSOL
Reference sélectionnée TRACSOL

Equipé de 2 axes et de 4 cellules de suivi automatique du soleil, il est  totalement autonome. Aucun raccordement au secteur 230V n’est nécessaire. Seule la source solaire artificielle permettant d’utiliser TRACSOL à l’intérieur d’un bâtiment est alimentée en 230VAC. Les faces transparentes du boitier mécanique renfermant les deux axes permettent une vision complète de la cinématique à entraînement par chaine. 4 BNC fixées sur la face avant de l’armoire permettent le relevé sur oscillocope des signaux générés par les 4 cellules solaires.
La tension des panneaux solaires est disponible sur deux bornes de sécurité. L’ensemble est mobile grâce à 4 roulettes tout terrain fixées sous le châssis.

Objectifs pédagogiques
• Etude et mise en service d’un suiveur solaire.
• Comprendre le fonctionnement des cellules solaires.
• Maitriser le câblage des composants d’une installation photovoltaïque en site isolé.
• Réaliser des mesures à l’aide d’un oscilloscope et d’une pince ampèremétrique.

Travaux pratiques proposés
• Cours sur les différentes technologies de panneaux solaires (Monocristallin, Polycristallin, Amorphe)
• Etude sur le positionnement des panneaux solaires pour un rendement maximal.
• Etude de l’irradiation solaire.
• Rappel sur le rayonnement solaire Direct, Diffus et Réfléchi.
• Comparaison des puissances relevées avec panneaux fixes et panneaux suiveurs.
• Etude et réalisation du câblage de la chaine d’énergie solaire en site isolé.
• Relever des intensités et tension en différents points du câblage.
• Interpréter les mesures puis calculer le rendement.
• Calcul du temps de décharge de la batterie en fonction de la charge.

Composition
• 2 panneaux solaires 30W-12V Monocristallin.
• 1 moteur de rotation azimutale de 160° maximum, soit plus de 8 heures de suivi, en position perpendiculaire au soleil.
• 1 moteur de rotation zénithale de 43° permettant un suivi complet de l’élévation du soleil.
• 1 jeu de cellules solaires.
• 1 coffret avec porte.
• 1 Régulateur de charge solaire 12V/20A.
• 1 batterie 12V-14Ah.
• 1 sortie 12VDC-60W disponible sur borne 4mm.
• Protection par cartouche fusible Gpv.
• ARU et commutateur + voyant marche.
• 1 face sérigraphiée avec 4 fiches BNC.
• 1 source solaire artificielle montée sur pied télescopique.

Caractéristiques
• Cordon secteur de 3 mètres pour la source artificielle.
• Dim : 800 x 600 x h 1700mm. Poids : 80kg.
• Le mât ainsi que les panneaux sont facilement démontables pour faciliter le passage dans l’embrasure des portes.
